Откатные (сдвижные, раздвижные) ворота - это визитная карточка любого современного коттеджа. Стильные и надежные откатные ворота, управляемые автоматикой, являются настоящим архитектурным украшением дома.
Въездные ворота «Алютех» сочетают в себе традиционно высокое качество, современные технологии, долговечность и эстетичный дизайн. Раздвижные автоматические ворота новой серии ADS400 представлены в широком ассортименте. Ворота для дачи и других объектов можно воплотить в любом стиле, цвете, фактуре по своему вкусу!
Улучшенный вариант сдвижных ворот - это:
- доступная цена;
- срок эксплуатации не менее 15 лет;
- высоким качеством комплектующих и ремонтопригодностью;
- возможность установки более 20 вариантов заполнений полотна ворот различными материалами:
- алюминиевым профилем сплошного или разреженного заполнения
- сэндвич-панелью толщиной 45 мм
- роллетным профилем AG/77
- листовым материалом (профлистом, деревянной доской)
Преимущества откатных ворот
Все основные комплектующие для производства откатных ворот — профили шины, профили рамы, верхний профиль, профили штапика и импоста, угловые соединительные элементы, сэндвич-панели, профили роликовой прокатки, профили алюминиевого заполнения — производятся на предприятиях Группы компаний «АЛЮТЕХ».
- Современная и постоянная система контроля на каждом из этапов разработки и производства продукта обеспечивает высокое качество и длительный срок эксплуатации продукции.
- Конструкция профилей серии ADS400 предусматривает возможность установки более 20 вариантов внутреннего или накладного заполнений полотна автоматических сдвижных ворот. Использование различных заполнений позволяет воплотить в готовых изделиях различные по стоимости и исполнению конструкции — от элитных до экономичных.
- Все основные элементы конструкции откатных ворот изготавливаются из алюминиевого профиля с полимерным покрытием, которое надежно защищает полотно ворот от неблагоприятного воздействия атмосферы, исключает коррозию и увеличивает срок эксплуатации изделий.

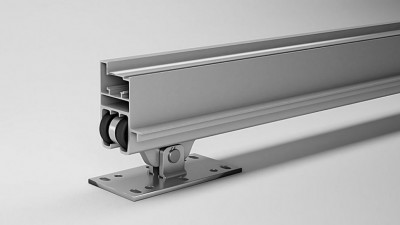

- Универсальный алюминиевый профиль шины 96х177 мм, совмещенный с профилем рамы, обеспечивает высокую жесткость, прочность и надежность конструкции сдвижных ворот.
- Минимальный рабочий ресурс ворот составляет 25 000 циклов открывания и закрывания ворот, что ориентировочно соответствует 15 годам эксплуатации откатных ворот (по четыре открывания и закрывания ворот ежедневно на протяжении всего периода).
- Скрытый крепеж гарантирует более высокую степень защиты от несанкционированного доступа. Отсутствие видимых элементов крепежа обеспечивает более эстетичный внешний вид конструкций.
- Бесшумность работы раздвижных ворот обеспечивается за счет использования опор с роликами из стеклонаполненного полиамида и нейлоновой зубчатой рейки.
- Конструкция ворот «АЛЮТЕХ» предусматривает возможность быстро устранять различного рода повреждения или менять один вид заполнения на другой, не прибегая к демонтажу конструкции.
Конструкция откатных самонесущих ворот
Откатные ворота представляют собой самонесущую конструкцию, в которой алюминиевая рама ворот с заполнением перемещается по роликовым опорам, установленным на фундаменте вне зоны проезда ворот (за проемом).
В стандартный комплект откатных ворот входит:
1. Каркас ворот (профиль шины, профиль рамы, профили соединительные и угловые, нащельник, профиль штапика – расчетное значение, импост – расчетное значение, комплект тросовых растяжек)
2. Заполнение (сэндвич-панель, алюминиевый или роллетный профиль)
3. Комплектация для откатных ворот (роликовые опоры, улавливатель верхний и нижний, накатной ролик, заглушки шины, комплект поддерживающих роликов с кронштейном, комплект засова, метизы)
4. Упаковка
1. Столб проема 2. Забор 3.Полотно 4. Улавливатель верхний 5. Улавливатель нижний 6. Опорная рама 7. Столб удерживающий с роликами 8. Столб дополнительный с роликами 9. Раскос 10. Двигатель 11. Засов |
|
|
Расстояние от земли (нулевого уровня) до низа шины составляет 82 мм |
Для чего нужна тросовая растяжка и где она устанавливается?
Тросовая растяжка применяется для выравнивания диагоналей ворот (калитки). Окончательное натяжение (регулировка) троса производится после установки изделия в проем. Типовая конструкция откатных ворот представлена на рисунке ниже. Примечание: Тросовая растяжка 6 с талрепом 7 устанавливается как в технологической, так и в основной части откатных ворот (зависит от типа заполнения). 2 - опора роликовая. 8 - кронштейн.
Дополнительная комплектация автоматических въездных ворот
Сдвижные ворота производства «АЛЮТЕХ» могут комплектоваться следующими элементами:
- рама опорная для бетонирования (закладная пластина);
- столб поддерживающий и раскос;
- столб притворный;
- рейка зубчатая (обеспечивает бесшумный и плавный ход, не требует сварочных работ при установке);
- автоматика.
Для дополнительного комфорта откатные ворота для дачи и промышленных объектов можно дополнить отдельно стоящей калиткой, которая обеспечит удобный проход на территорию. Тип открывания калитки определяется так: если при взгляде на калитку петли находятся слева, то тип открывания - "влево" (и наоборот).
Для закрывания щелей между створкой ворот и столбами проема в откатных воротах используется нащельник из алюминиевого экструдированного профиля AYPC.120.0201. (профиль окрашивается в цвет рамы и устанавливается в проем).
Автоматика для откатных ворот
Правильный монтаж раздвижных ворот позволяет без труда открывать и закрывать ворота вручную. Для запирания используется засов, который входит в базовую комплектацию.
Для более комфортного управления откатными воротами используются системы автоматики. В этом случае открытие и закрытие полотна ворот осуществляется электроприводом. Он приводится в действие нажатием кнопки пульта дистанционного управления; также он предотвращает несанкционированное открытие ворот.
Конструкция откатных ворот может быть оснащена фотоэлементами, которые контролируют открытие и закрытие ворот, обеспечивая безопасный проход людей, домашних животных, проезд автомобилей.
ГК «Алютех» предлагает автоматику (приводы) для откатных ворот двух торговых марок – AN-Motors и Nice.
Типы заполнений и рисунок откатных ворот
Предлагаются следующие типы заполнений:
- сэндвич-панели;
- профили роликовой прокатки;
- алюминиевые экструдированные профили различной ширины.
Использование профилей различной ширины и цвета для изготовления откатных ворот позволяет воплотить в готовой конструкции различные цветовые решения: от классических белого и коричневого до оригинальных — красный рубин, зеленый мох, серебристый металлик. Сэндвич-панели также могут быть текстурными (белого, коричневого или синего цвета, оттенков «красный рубин», «зеленый мох» или «серебро»).
Ценители натуральных материалов могут выбрать сэндвич-панели, цвет которых имитирует древесину: вишня, темный или золотой дуб.
ТИПЫ ЗАПОЛНЕНИЙ
S-гофр | М-гофр | Филенка | L-гофр | Микроволна |
ЭКОНОМИЧНЫЕ ВАРИАНТЫ ЗАПОЛНЕНИЯ
В алюминиевую раму откатных ворот (калитки) можно установить профилированный лист, деревянную доску или другой листовой материал.
Модельный ряд серии ADS400
Предлагаем высококачественные конструкции ворот въездной группы серии ADS400 для различных ценовых сегментов.
"ELEGANT" - экономичные варианты конструкций откатных ворот, изготовленных на базе профилей шириной 68 мм.
Модель ELEGANT позволяет изготавливать:
- откатные ворота с максимальными размерами 4250х2460 мм;
- встречные откатные ворота с максимальными размерами 7000х2460 мм;
- секции ограждения с максимальными размерами 5000х3210 мм.
"COMFORT" - конструкции откатных ворот, изготовленных на базе стандартных профилей шириной 96 мм.
Модель COMFORT позволяет изготавливать:
- откатные ворота с максимальными размерами 5000х3210 мм;
- откатные ворота со встроенной калиткой с максимальными размерами 4250х2210 мм.
